Filtro defangatore magnetico 3/4 salvaspazio sotto caldaia compatto Turbo Mag

Il filtro magnetico raccoglie tutte le impurità presenti nell'impianto, impedendone la circolazione all'interno di esso, evitando così l’usura e il danneggiamento del resto dei componenti dell’impianto, in particolare circolatori e scambiatori.

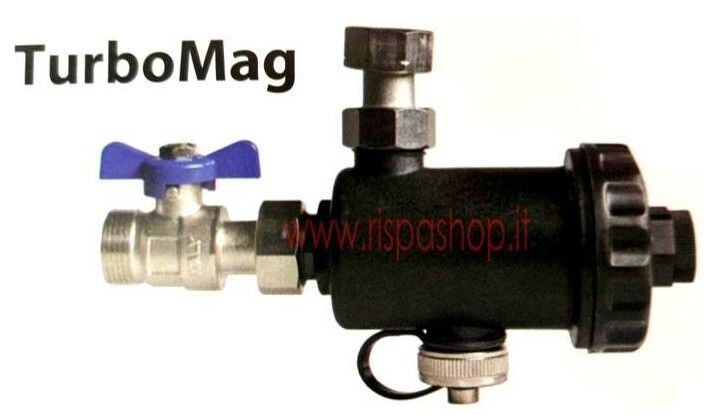

1 defangatore TURBO MAG con cartuccia filtrante e magnete

1 valvola a sfera in ottone nichelato maschio-femmina diametro 3/4" con attacco girevole al filtro

1 raccordo in ottone nichelato femmina-femmina diametro 3/4" con attacchi girevoli

1 tappo in ottone nichelato

1 manuale d'uso, installazione e manutenzione in italiano

Corpo: in polipropilene +30% FV

Elemento filtrante: in polipropilene +30% FV

Raccordi e tappi: in ottone nichelato CW 617N UNI EN 12165

Magnete: Neodimio

Tenute: in EPDM 70sh

Temperatura di esercizio: 0 - 90°C

Pressione massima di esercizio: 3 bar

Portata (delta P = 1 bar): 5,4 mc/h

Connessioni idrauliche: diametro 3/4"

Dimensioni: larghezza mm.110 altezza mm.19,5 (compresa la valvola)

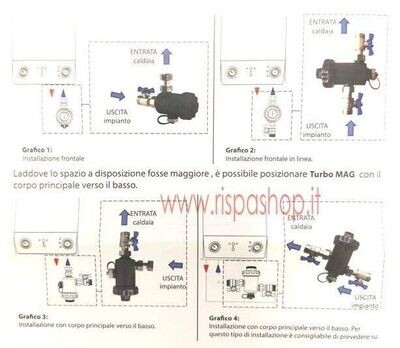

INSTALLAZIONE

installare preferibilmente TURBO MAG sul circuito di ritorno dell’impianto, in ingresso alla caldaia; installazione possibile sia in verticale che in orizzontale.

Impiego

Il filtro magnetico TURBO MAG va installato preferibilmente sul circuito di ritorno, in ingresso della caldaia, per proteggerla da tutte le impurità trasportate dall’acqua presenti nell'impianto, soprattutto nella fase di avviamento, ma anche nel corso del tempo, poiché possono essere rilasciate dalle scorie dai componenti dell'impianto e creare danni rilevanti alle caldaie, soprattutto se si tratta di quelle di ultime generazione, ossia caldaie a condensazione.

La normativa prevede l'installazione di tale tipologia di filtro ed infatti le aziende produttrici di caldaie non riconoscono la garanzia sulla caldaia nel caso in cui il filtro non sia presente sull'impianto.

Attraverso la sua azione efficace e costante il filtro magnetico raccoglie tutte le impurità presenti nell'impianto, impedendone la circolazione all'interno di esso, evitando così l'usura e il danneggiamento del resto dei componenti dell'impianto, in particolare circolatori e scambiatori di calore presenti nelle caldaie.

TURBO MAG esercita un'azione di protezione continua sulla caldaia.

Per il funzionamento ottimale del filtro magnetico è importante eseguire la pulizia con frequenza regolare (min. 1 volta ogni 6 mesi) in modo da eliminare le particelle depositate nella tazza.

TURBO MAG rimuove le particelle magnetiche e non magnetiche che possono causare danni all'installazione durante il primo giorno di esercizio. Il continuo passaggio del fluido attraverso il filtro durante il normale funzionamento del sistema in cui questo è installato porta gradualmente alla completa rimozione dello sporco.

TURBO MAG pulisce il fluido dell'impianto di riscaldamento grazie all'azione combinata della rete filtrante in acciaio inox e del magnete.

Il potente magnete posizionato all'interno della tazza nera crea un campo magnetico capace di bloccare le particelle metalliche presenti nel fluido. Successivamente il fluido passa attraverso la maglia filtrante in acciaio inox; la maglia ferma le impurità restanti e fa in modo che si depositino sul fondo del filtro, pronte per essere evacuate.
